El programa Instalaciones del edificio de CYPE Ingenieros permite la introducción de colectores suspendidos, empotrados y enterrados.

Si el trazado de la instalación se realiza en una planta cuyo forjado se define como “forjado entre pisos”, “forjado sanitario” o “cubierta”, el programa reconoce la disposición de los colectores y los coloca, directamente, como colectores suspendidos.

Si el trazado de la instalación se realiza en una planta cuyo forjado se define como “solera”, el programa los dispone como colectores enterrados cuando la solera presenta un espesor menor de 25 cm, o como colectores empotrados cuando el espesor de la solera es igual o mayor de 25 cm (en este caso, la solera se considera losa de cimentación).

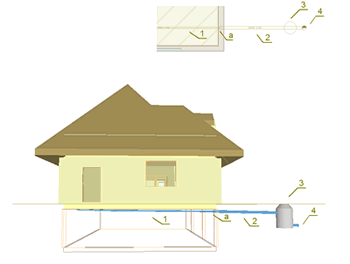

Cuando se realiza una instalación de evacuación de aguas con colectores suspendidos, se debe finalizar el trazado de la instalación donde termina el edificio (punto a), antes de conectar los colectores con el pozo de registro, e introducir un nuevo tramo desde este punto (punto a) hasta el pozo de registro. De esta manera, el programa dispone colectores suspendidos en el interior del edificio (hasta el punto a) y colectores enterrados fuera del mismo (desde este punto hasta el pozo de registro y conexión con la red general de saneamiento).

1. Colector suspendido
2. Colector enterrado
3. Pozo de registro
4. Conexión con la red general de saneamiento

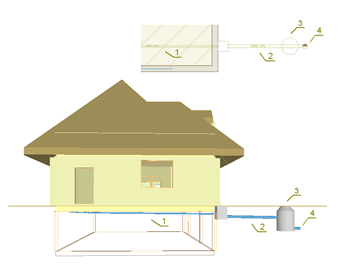

Aunque este trazado es correcto, se recomienda realizar la instalación hasta una arqueta situada en el exterior del edificio. De esta manera, el programa dispone colectores suspendidos hasta la arqueta y a partir de ésta, colectores enterrados.

Si el trazado de la instalación se realiza hasta el pozo de registro sin introducir un nuevo tramo o arqueta, es decir, el trazado de la instalación no termina donde acaba el edificio, el programa considera toda la instalación suspendida, incluyendo el tramo exterior al edificio que debe ser enterrado. Por tanto, la instalación no se debe realizar de esta forma.
